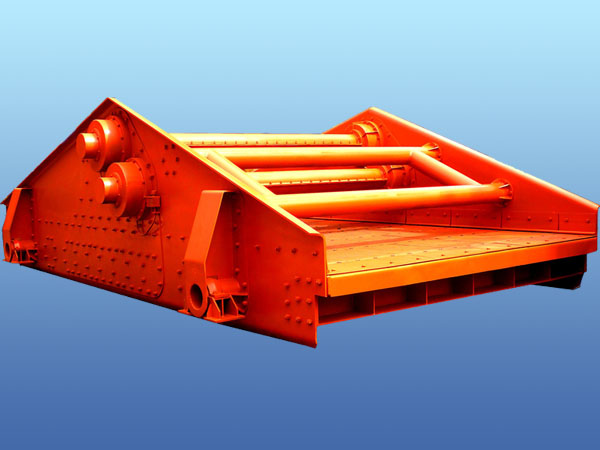

ZSM系列雙軸直線振動篩
發布時間：2018-01-24來源：破碎及選礦設備點擊：8653
用途：
本系列適用于煤炭、冶金選礦、電力、輕工、制糖，對各種物料脫水、脫介、脫泥和干濕物料分級，具有處理能力大和篩分效率高等優點。
工作原理：
1、篩子工作原理：在激蕩力作用下，物料在篩面上作連續的斜上拋運動。物料在拋起時被松散，在于篩面相遇的碰撞中，使等于或小于篩孔德顆粒透篩，從而實現脫水，托介或分級。
2、自同步原理：B型篩子的振動器是無***聯系的，兩根軸之間沒有齒輪。為保證篩子按直線軌跡震動，兩根軸必須做嚴格的同步同相反向運轉，這點在雙軸篩這種振動系統中可以自然的做到。
3、阻尼器工作原理：

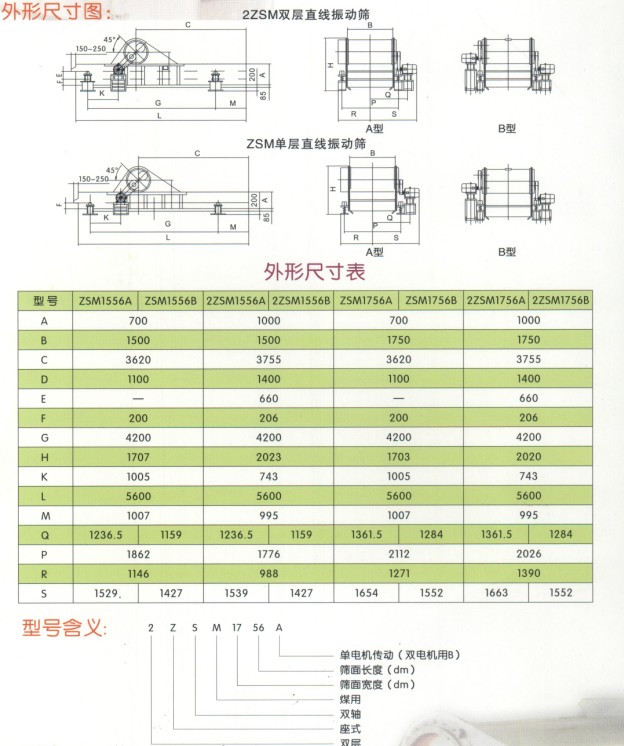

阻尼振動器布置如圖，在工作和停車狀態下。橡膠塊與底座孔不接觸，他起著對篩箱施加對稱的壓力的作用，使之保持穩定的位置以消除橫震及扭動。
當停車共振跳動時，篩箱振幅大于橡膠塊與底座孔德間隙，此時振動需克服橡膠與篩箱之間的動摩擦力。由于摩擦阻尼消耗部分動能，使共振振幅***在工作振幅的三倍以內。阻尼力通過調節螺釘調整。
技術性能：
| 基本參數 | 單位 | 型號 | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
| 篩箱規格 | 寬 | mm | 1500 | 1750 | 2000 | ||||
| 長 | mm | 5600 | 5600 | 6500 | |||||
| 處理量 | t／h | ～60 | 50～80 | 70～100 | |||||
| 入料粒度 | mm | ～300 | ～300 | ～300 | |||||
| 工作面積 | m2 | 7.5 | 7.5 | 7.5 | |||||
| 篩面層數 | 層 | 1 | 2 | 1 | 2 | 1 | 2 | ||
| 篩面種類 | 上層 | mm | 條逢篩板 | 沖孔篩板 | 條逢篩板 | 沖孔篩板 | 條逢篩板 | 沖孔篩板 | |
| 下層 | mm | 條逢篩板 | 條逢篩板 | 條逢篩板 | |||||
| 篩孔尺寸 | 上層 | mm | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | |
| 下層 | mm/rpm | 0.25～13 | 0.25～13 | 0.25～13 | |||||
| 振動頻率 | 800 | 800 | 800 | ||||||
| 雙振幅 | mm | 11 | 10 | 9 | |||||
| 拋射角 | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| 篩面傾角 | ° | —2～+10 | —2～+10 | —2～+10 | |||||
| 電動機 | 型號 | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| 轉速數 | rpm | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| 功率 | kw | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
| 外形尺寸 | 長 | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| 寬 | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| 高 | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
| 總重量 | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| 工作動載荷（單支） | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
| *動載荷（單支） | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 | |
訂貨須知：
訂貨時須注明名稱、規格、型號、篩板的形式和篩孔的尺寸。當采用***同步時，電機分左裝或右裝兩種安裝形式，訂貨時須注明。
