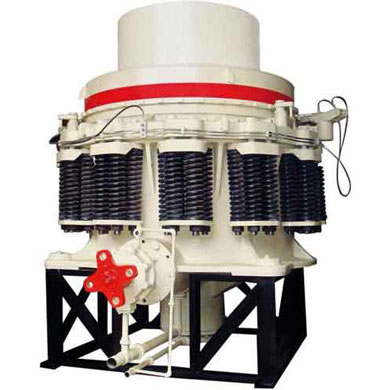

圓錐破碎機
發布時間：2018-01-24來源：破碎及選礦設備點擊：8747
技術參數：
型號 | 動錐直徑 | 腔型 | 給礦口尺寸 | 出料口可調整尺寸 | 主軸轉速 | 功率 | 產量 | 重量 | |
閉口邊 | 開口邊 | ||||||||
CSB75 | 900 (3’) | 細型 | 83 | 102 | 9-22 | 580 | 75 | 45-91 | 15 |
粗型 | 159 | 175 | 13-38 | 59-163 | |||||
CSB110 | 1200 (4’) | 細型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 20 |
中型 | 156 | 156 | 13-38 | 100-200 | |||||
粗型 | 178 | 191 | 19-51 | 141-308 | |||||
CSB160 | 1295(4 1/4’) | 細型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 27 |
中型 | 188 | 210 | 16-38 | 132-253 | |||||
粗型 | 216 | 241 | 19-51 | 172-349 | |||||
CSB240 | 1650(5 1/2’) | 細型 | 188 | 209 | 16-38 | 485 | 240 | 181-327 | 55 |
中型 | 213 | 241 | 22-51 | 258-417 | |||||
粗型 | 241 | 268 | 25-64 | 299-635 | |||||
CSB315 | 2134(7’) | ||||||||
工作原理：
工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
CS系列圓錐破性能特點：
CS系列***圓錐破碎機是我公司在引進、吸收國外技術的基礎上，根據客戶的需求，基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的現代高性能破碎機。
1、性能高通過腔型優化設計以及采用合理速度與沖程相結合，從而使該機型在相同動錐直徑的情況下做功*多。因此，與同類型的圓錐破碎機相比，具有更高的性能和生產能力。
2、產品粒度組成好采用層壓破碎原理，使產品中立方體所占比例明顯提高，針片狀石子減少，粒級更均勻。
3、穩定性好當有鐵塊等非破碎物進入機內時，過鐵保護裝置會自動將其釋放，然后自動復位。過鐵保護具有固定的排料口返回點，雜鐵通過破碎腔后，能夠迅速恢復原有的排料口。
4、清腔方便如果破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。
5、可靠性高采用大直徑主軸、重型化主機架以及獨立的稀油潤滑系統的自動控制系統，保證了設備堅固耐用，運行可靠。
6、維修方便易于操作所有的部件均能夠從上部或側面拆裝，從而定錐和動錐總成均可方便拆出。青銅滑動軸承在高沖擊震動破碎環境中能夠保持優異的承載性能，并且比滾動軸承更經濟、維修更方便。
7、生產成本低由于生產能力大，可靠性高，維修方便，大大降低了生產成本。
8、應用廣泛CS系列***圓錐破碎機的特點在于使破碎機發揮出*性能以適用于各種破碎工藝：從特粗碎到細碎，從固定式破碎到移動式破碎站。 CS系列***圓錐破碎機從特粗碎到細碎有各種腔型可供選擇，因此可根據破碎工藝流程選擇破碎腔型。
9、分體潤滑，多點控制的獨立稀油潤滑系統，可確保該機型軸承潤滑的雙重保護，以及可實現整機自動安全保護。
